返回如何快速区分屏蔽电感和非屏蔽电感？

根据磁屏蔽性能，就有屏蔽电感和非屏蔽电感两种不同的叫法。 因此屏蔽电感中有贴片电感，也有插件电感，反之非屏蔽电感亦然。
屏蔽电感在电感中使用了磁屏蔽或电磁屏蔽方法，使电感导线、回路和线圈免受外界磁场干扰，并减少电感电路产生的电磁场对其他元件产生的影响。大大增强了屏蔽电感的EMC性能。
我们如何快速区分屏蔽电感和非屏蔽电感呢，他们之前有什么区别？

区分屏蔽电感和非屏蔽电感可以从两个方面来进行。

1、从外观上区分屏蔽电感和非屏蔽电感。

屏蔽电感外部带有磁屏蔽结构，所以屏蔽电感从外观上一定是看不到线圈绕组的。但凡能看到线圈的电感，必然是非屏蔽电感。

注意：看不到线圈的不一定是屏蔽电感，例如带有热缩套管的工字电感。

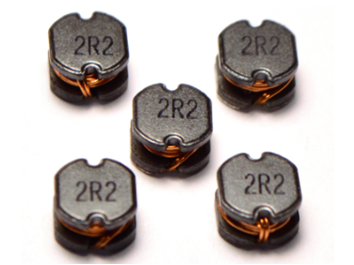

图1：屏蔽电感——磁胶屏蔽电感

2、从磁路结构上区分屏蔽电感和非屏蔽电感

拥有闭磁路结构的为屏蔽电感：整个闭合磁路都由磁性材料组成，磁阻很小，但是非线性可能比较明显例如环形磁芯就拥有闭磁路。
具有开磁路的则是非屏蔽电感：其磁路中有较明显的气隙，磁阻较大，但是线性比较好.例如U型，EE形磁芯。

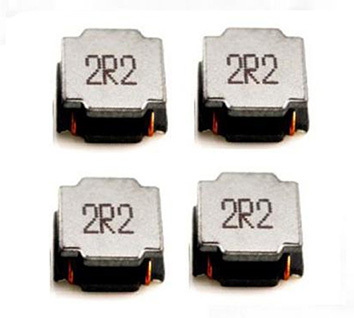

图2：非屏蔽电感

3：屏蔽电感和非屏蔽电感性能上的区别

由于存在磁屏蔽结构，相比于非屏蔽电感，在相同电感及工作电流要求下，屏蔽电感的体积会略大于非屏蔽电感。
对比电感参数一定程度上可以区分屏蔽电感和非屏蔽电感
增益屏蔽电感的主要系列包括：一体成型电感HMS系列，屏蔽功率电感RH，RH-R,RH-D系列、磁胶屏蔽电感NR系列以及叠层结构的屏蔽电感FCI，PI系列。
增益非屏蔽电感主要集中于插件电感，例如DR系列，R系列棒形电感，贴片式非屏蔽电感主要是CD系列。

屏蔽电感主要用于有较高EMC要求的电路中，通常涉及信号传输，精确计算等功能模块，产品例如智能手机等通讯设备，计算机，显示器，电子仪表，医疗电子设备等。
