返回贴片电感串联后电感怎么算?电感并联呢?

发布时间:2018-11-05浏览次数:317
有时候受条件限制,电路中会出现两个或者多个电感串联,或者电感并联使用的情况,那么贴片电感串联后电感怎么算?电感并联后总电感怎么计算呢?

贴片电感串联和并联的情况在电路中偶尔会出现。现在我们分别来讨论电感串联和电感并时,总电感量(等效电感量)怎么算?

一、电感串联时总电感量的计算

电感串联时总电感呈增加状态,为串联电路中所有电感量的总和。规律与电阻串联时等效电阻的计算相似。
串联时总电感量计算公式:

L = L1+L2+L3+L4……

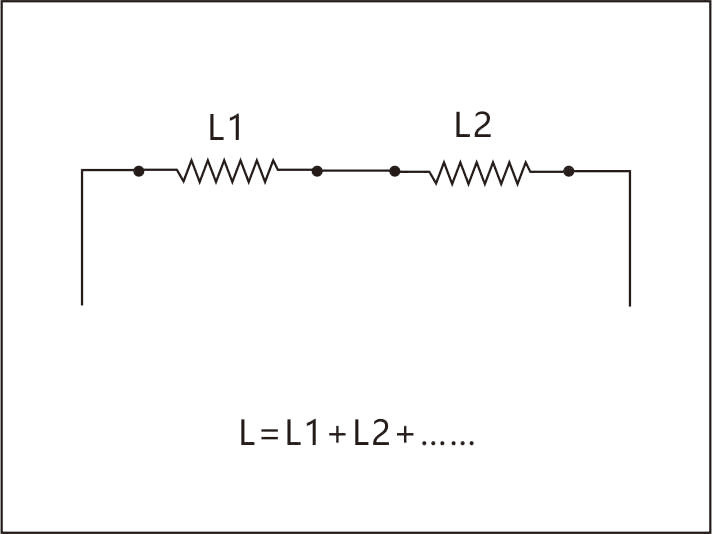

电感串联图
一、电感并联时总电感量的计算

同样,电感并联与电阻串联时的计算公式也是相似的,电感并联时,总电感量减少。其变化规律用公式可以表示为

1/L并=1/L1+1/L2+1/L3+1/L4+……

所以,电感并联计算公式

L并 = 1/(1/L1+1/L2+1/L3+1/L4+……)

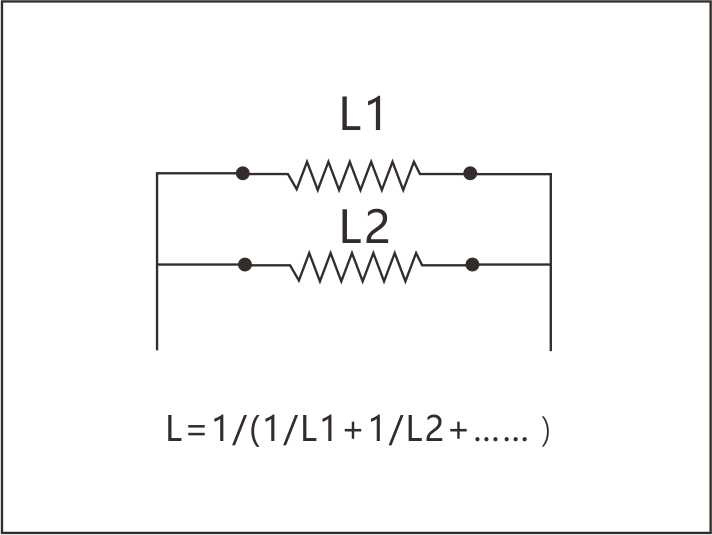

电感并联图

三、贴片电感串联插件电感能否串联,怎么计算电感量?

不同类别的电感量,在满足电路工作环境的情况下,都是可以串联和并联在一起的。

也就是说串联时总电感量只是串联电感的电感量有关系,与串联电感的类别,封装形式,规格尺寸是没有关系的。

四、电路中存在电感串联,也存在电感并联,如何计算总电感量?

计算的基本原理是一样的,可以按照电感串联并联的先后顺序,先依次算出支路的等效电感量,再计算总电感量。
