返回共模电感与变压器的三大区别详解

电感和变压器都是由线圈绕制在磁芯材料上制成的电子元件，都应用了“动磁生电，动电生磁的原理”，尤其是共模电感和变压器一样都有多个线圈绕组。所以在结构和原理上，共模电感和变压器有着不少共通之处。比如下图：

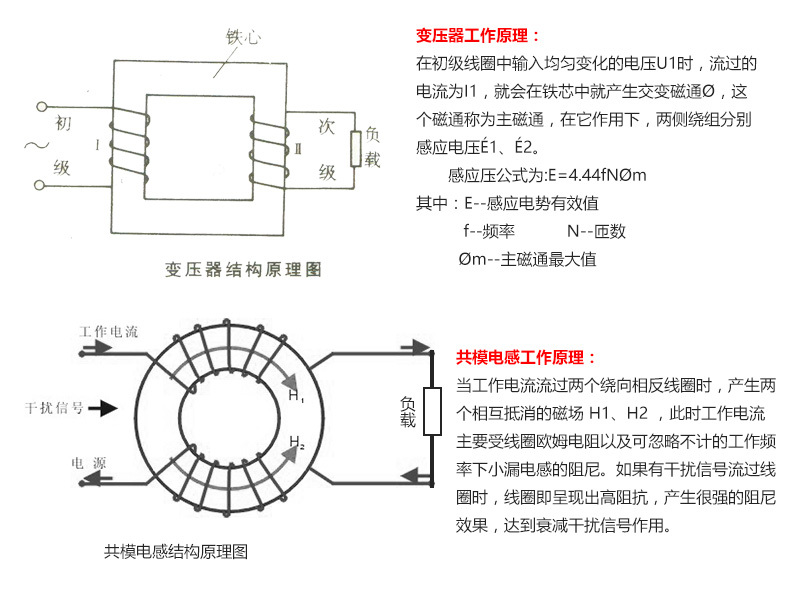

图1：共模电感和变压器结构

从基本结构上看，两则之间区别不大。但共模电感和变压器是有根本区别的，主要表现在三个方面。

一、共模电感和变压器用途上的区别

这两者间在用途上的区别在于，它们是为不同用途而设计的。

共模电感是为对抗电路中的电磁干扰而设计出的电子元件，它实际上相当于一个双向滤波器，在过滤电路中的共模电磁干扰的同时，也滤除本身向外发出的电磁干扰，以确保同一电路中其他元件不受电磁干扰。共模电感只通过直流信号和极低频率的交流信号。

而变压器是为改变电路中电压而设计的，变压器可以通过直流，也可以通过交流电。

二、共模电感和变压器在结构上的区别

如图1所示，细心的朋友可能发现，从结构上看，共模电感的线圈匝数明显少于变压器。事实上，因为两者在用途上有根本区别，因此使用的材料上也有所不同。最明显的区别是铁芯材料，变压器铁芯材料一般使用硅钢铁芯，而共模电感通常使用铁氧体磁芯。

三、共模电感和变压器原理上的根本区别

下面用一张图来说明，共模电感和变压器原理上的根本区别。

图2：共模电感和变压器的原理区别

从上图我们知道，在变压器的工作电路中，其实是分成两段的，第一段是初级线圈与输入电源组成的一个回路，第二个是由次级线圈产生的感应电压与负载组成的回路。而在共模电感的工作电路当中仅有一个回路。这是共模电感与变压器最根本的区别。

细心的朋友会发现，如果改变共模电感的接线方式，共模电感可以当成变压器用了。从原理上讲没有错，不过事实上来说，由于设计之初，共模电感与变压器在用途上有区别，因而结构和材料上也有区别，所以共模电感一般情况下替代不了变压器，即使勉强替代效果也不好。

以上就是共模电感与变压器的三大区别详解，更多电感技术文章随时更新，敬请关注。
