NR磁胶屏蔽电感

首页 > 产品中心 > NR磁胶屏蔽电感

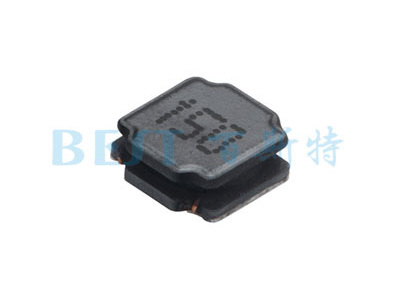

NR磁胶电感5040系列

NR磁胶电感5040系列其电感采用闭合磁路结构设计,漏磁少,抗EMI能力强,极大的减小了蜂鸣声;在同等尺寸条件下,额定电流相比传统功率电感高出30%;NR磁胶电感5040系列产品一般应用于电视机、智能手机、交换机、电脑、导航系统、车载电子、移动电源、LED照明等行业。
2018-11-27 09:19:23
咨询服务热线:
0755-83205533
产品详情

NR磁胶电感5040系列封装尺寸图
NR磁胶电感2520系列封装尺寸图

TYPE(型号)

A

B

C

D

E

F

G

H

Fig

NR252010

2.5±0.3

2.0±0.3

1.05 Max

0.8±0.3

0.9±0.3

0.6

1.1

2.0

1

NR252012

2.5±0.3

2.0±0.3

1.25 Max

0.8±0.3

0.9±0.3

0.6

1.1

2.0

1

NR3012

3.0±0.2

3.0±0.2

1.3 Max

1.2±0.3

0.9±0.3

1.1

1.0

2.7

3

NR3015

3.0±0.2

3.0±0.2

1.7 Max

1.2±0.3

0.9±0.3

1.1

1.0

2.7

3

NR4018

4.0±0.2

4.0±0.2

1.8 Max

1.6±0.3

1.2±0.3

1.4

1.3

3.7

3

NR4020

4.0±0.2

4.0±0.2

2.0 Max

1.6±0.3

1.2±0.3

1.4

1.3

3.7

3

NR4030

4.0±0.2

4.0±0.2

3.0 Max

1.3±0.3

1.35±0.3

1.2

1.40

3.7

3

NR5020

5.0±0.2

5.0±0.2

2.1 Max

1.4±0.3

1.8±0.3

1.2

1.9

4.2

2

NR5040

5.0±0.2

5.0±0.2

4.0 Max

1.6±0.3

1.7±0.3

1.4

1.8

4.2

3

NR6020

6.0±0.3

6.0±0.3

2.1 Max

2.3±0.3

1.85±0.3

2.4

1.8

5.7

2

NR6028

6.0±0.3

6.0±0.3

3.0 Max

2.3±0.3

1.85±0.3

2.4

1.8

5.7

2

NR6045

6.0±0.3

6.0±0.3

4.7 Max

2.3±0.3

1.85±0.3

2.4

1.8

5.7

2

NR8040

8.0±0.3

8.0±0.3

4.2 Max

3.8±0.3

2.1±0.3

3.6

2.2

7.5

2

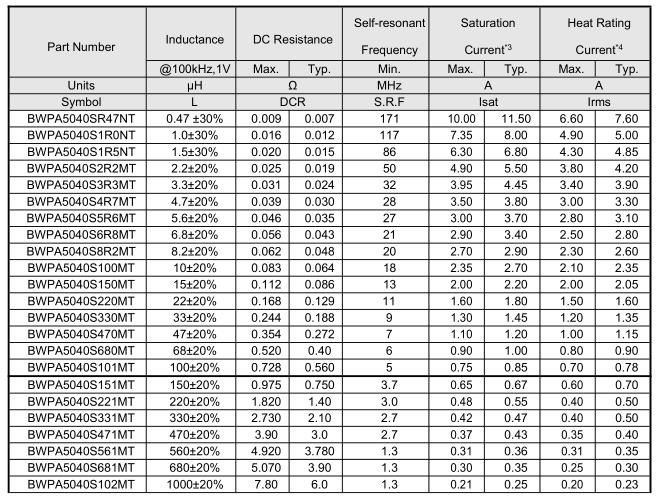

NR磁胶电感5040系列参数

型号

电感值(μH)

DCR (±30%)直流电阻

Isat (Max.)饱和电流

Irms (Max.)额定电流

S.R.F.(Min.)自谐频率

NR5040-1.0uH/N

1.0±30%

0.012

7.35

4.90

117

NR5040-1.2uH/N

1.2±30%

0.016

6.50

4.15

110

NR5040-1.5uH/N

1.5±30%

0.018

6.30

4.00

86

NR5040-2.2uH/N

2.2±30%

0.019

4.90

3.80

50

NR5040-3.3uH/N

3.3±30%

0.024

3.95

3.40

32

NR5040-4.7uH/M

4.7±20%

0.032

3.50

3.00

28

NR5040-5.6uH/M

5.6±20%

0.035

3.00

2.80

27

NR5040-6.8uH/M

6.8±20%

0.043

2.90

2.50

21

NR5040-10uH/M

10±20%

0.064

2.35

2.10

18

NR5040-15uH/M

15±20%

0.086

2.00

2.00

13

NR5040-22uH/M

22±20%

0.129

1.60

1.50

11

NR5040-33uH/M

33±20%

0.188

1.30

1.20

9.1

NR5040-47uH/M

47±20%

0.272

1.10

1.00

6.7

NR5040-68uH/M

68±20%

0.400

0.90

0.80

5.7

NR5040-100uH/M

100±20%

0.560

0.75

0.70

4.7

NR5040-150uH/M

150±20%

0.750

0.65

0.60

5

NR5040-220uH/M

220±20%

1.280

0.40

0.38

3

NR5040-1mH/M

1000±20%

6.200

0.25

0.25

2

NR5040-2.2mH/M

2200±20%

13.000

0.10

0.10

2
