贴片电感一般由骨架、屏蔽罩、封装材料、绕组、磁心或铁心等构件组成，不过贴片电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感(self-inductance)。其次在贴片电感工作原理中的电感量大小，主要取决于线圈的圈数（匝数）、绕制方式、有无磁心及磁心的材料等等。通常线圈圈数越多、绕制的线圈越密集，电感量就越大。接着下面带大家一起了解下关于贴片电感工作原理如何运作及相关的电感定义等解说。

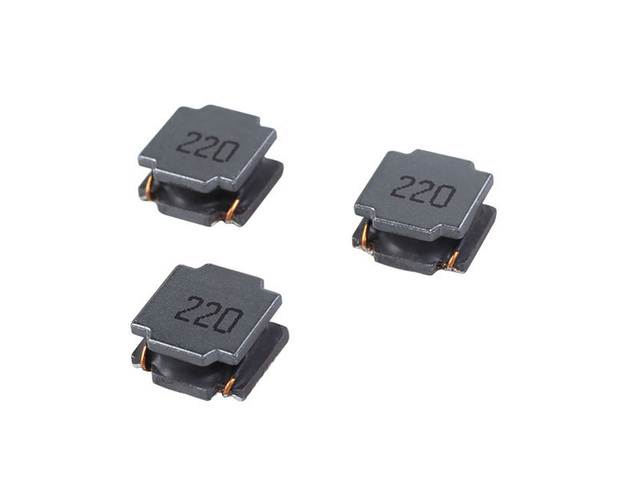

什么是贴片电感?

定义：

贴片电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感(self-inductance)，是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感(mutual inductance)，因此电感和电压之间呈一定的变化比量度。

其次电感中的电感量大小，主要取决于线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等等。通常，线圈圈数越多、绕制的线圈越密集，电感量就越大。有磁心的线圈比无磁心的线圈电感量大;磁心导磁率越大的线圈，电感量也越大。

电感量的基本单位是亨利(简称亨)，用字母“H”表示。常用的单位还有毫亨(mH)和微亨(μH)，它们之间的关系是：1H=1000mH 1mH=1000μH.

贴片电感的作用

贴片电感是采用绝缘导线绕制而成的电磁感应元件，在电路当中起到振荡、延迟、滤波、陷波等作用，因此后置还起到有通直流、阻交流的说法。

(1)阻交流：在交流电路中，电感会起有一定的阻抗功能，电感中产生的直流电压势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中。因此阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

(2)通直流：在直流电路中，电感的作用就相当于一根导线，单方面上是不起任何的作用。只有当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感器的特性是通直流、阻交流，频率越高，线圈阻抗越大。

(3)电感还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。

(4)电感的调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。

贴片电感工作原理

电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化;可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。而电感器频率越高，线圈阻抗越大。因此，贴片电感的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

不过关于贴片电感在电路当中起到筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。常见的一般贴片电感与电容一起会形成LC滤波电路，后则电感的直流电通过LC滤波电路，那么交流干扰信号将会被电感变成热能消耗掉。而且其中的交流干扰信号也还会变成磁感和热能，频率较高也会被电感阻抗，因此常规的贴片电感具备抑制滤波频率的干扰信号。
