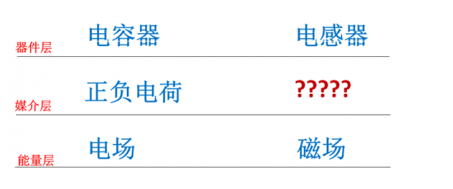

关于什么是贴片电感储能原理呢?实则电感器本身就是一个储能元件，以磁场方式储能，其中储存的电能与自身的电感和流过它本身的电流的平方成正比：E = L*I*I/2。由于贴片电感在常温下具有电阻，电阻要消耗能量，所以很多储能技术采用超导体来实现。所以电流按原值在电感的短接回路中长期流动，电感这种状态就是储能状态。接着带大家深入了解下对于贴片电感储能原理详解。

贴片电感储能原理详解：

关于什么是贴片电感储能原理呢?实则电感器本身就是一个储能元件，以磁场方式储能。其储存的电能与自身的电感和流过它本身的电流的平方成正比：E = L*I*I/2。由于电感在常温下具有电阻，电阻要消耗能量，所以很多储能技术采用超导体来实现。所以电流按原值在电感的短接回路中长期流动，电感这种状态就是储能状态。

贴片电感储能原理图：

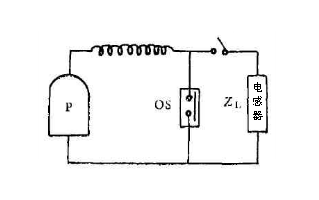

例如上述设置的一个贴片电感储能脉冲电源装置，其包含储能电感器L、给L充电的初级电源P和断路开关OS组成，一般测试前可在贴片电感负载ZL和L间串接闭合开关cs，其次当L被充电断开os时，能产生一个较高的感应电压L(di/dt)。在这种装置中电感器可能储能高达10~100MJ的能力，后置再借助os可把能量脉冲压缩到充电时间的1/5—1/10或更小，能把脉冲功率放大到10^14—10^15W。

贴片电感磁场储能变化情况：

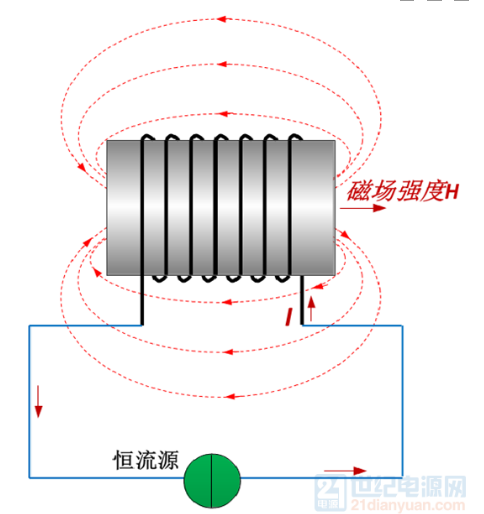

当我们对缠线在贴片电感磁芯体的线圈施加电流时，线圈将会产生一定的磁场强度 H(也称为磁化场)磁场储能强度与电流的大小成正比关系。

注意：电路中这里对电感线圈施加的是恒流源，而不是电压源。这个磁化场 H 将对磁芯中的每一个磁畴施加一个磁力矩，使这些磁畴在宏观上转向磁 场方向排列起来，这样磁芯整体会对外显磁性。

在这个过程中可以认为：磁畴在磁化场的作用下做功，也就是将磁场能转化为磁力矩保存起来，而表现的形式就是磁场强度。

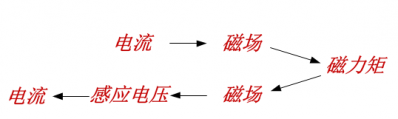

电感器的能量转换图：

在外部磁场撤消的瞬间，磁芯本身对外是有磁场的，但很快磁畴因本身的方向恢复而释放磁力矩，在这个过程中，磁芯对外的磁场将从大到小变化，如果磁芯周围有线圈的话，就会由于磁通量变化而在线圈中产生感应电动势(线圈切割磁力线)如果线圈有闭合回路的话，就会产生回路电流。

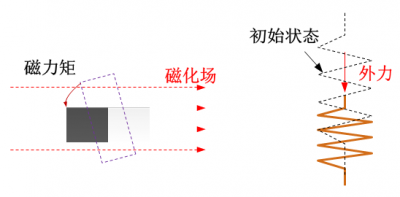

这种电感器的磁力矩与弹簧的弹力是相似，当弹簧因外力被压迫后(相当于磁芯被磁化)，弹簧的弹性势能增加(相当于磁芯 的磁力矩增加，也就是磁芯储能增加。当压迫弹簧的外力撤消后，弹性势能转换为动能对外做功，同样的道理，电感磁力矩在变化的过程中产生变化的磁场，也可以对处于磁场中的导线或线圈做功。

通过解说的贴片电感储能原理等内容了解后，一般常规的贴片电感器的磁芯的体积越大，则内部的磁畴越多，则相同类型的磁芯材料能够存储的能量越多，这就解释了为什么功率越大的电感器则需要体积更大的磁芯。那么如果对于贴片电感储能原理还有什么不明白的疑问，建议可以来咨询我们亨特电感的工作人员询问。
