返回如何降低叠层电感磁芯的损耗

叠层电感常规存在的一些损耗状况主要有磁芯损耗和线圈损耗的两个因素，不过其电感损耗量的大小是根据其不同电路模式来进行判断。那么一般该如何降低叠层电感磁芯的损耗问题呢?首先叠层电感的磁芯损耗主要是因为磁芯材料内交替磁场而产生降低了电感的有效传导损耗。而电感的线圈损耗则是因为磁性能量变化所造成的能源耗损，它会在当功率电感电流下降时，降低磁场的强度，那么后置也是关联会影响到电感的工作性能下降等情况。回顾之前也是给大家介绍过相关叠层电感主要性能参数解析，那接着下面给你们详解下关于如何降低叠层电感磁芯的损耗等情况。

什么叠层电感?

叠层电感是非绕线式的另一款规格电感，也即是叠层电感是按结构不同对电感进行分类的其中一类。其叠层电感有良好的磁屏蔽性，烧结密度高，机械强度好等特性，而且叠层电感一体化结构耐热性好、可焊性好，一般可适用于自动化表面贴装。

关于叠层电感磁芯损耗原因:

叠层电感磁芯一般在工作磁化时，其磁场的能量会转化为2部分，一部分转化为势能，即去掉外磁化电流时，磁场能量可以返回电路，而另一部分变为克服摩擦使磁芯发热消耗掉，这就是磁滞损耗。

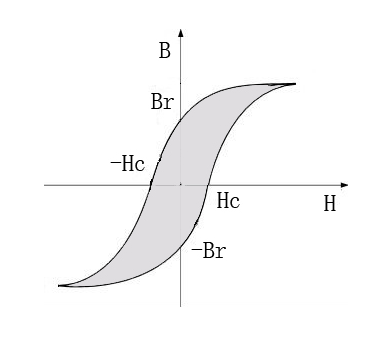

电感磁化曲线图：

电感的磁化曲线中阴影部分的面积代表了在一个工作周期内，因此这是电感磁芯在磁化过程中由磁滞现象引起的能量损耗。如上图可知，影响损耗面积大小几个参数是：最大工作磁通密度B、最大磁场强度H、剩磁Br、矫顽力Hc，其中B和H取决于外部的电场条件和磁芯的尺寸参数，而Br和Hc取决于材料特性。电感磁芯每磁化一周期，就要损耗与磁滞回线包围面积成正比的能量，频率越高，损耗功率越大，磁感应摆幅越大，包围面积越大，磁滞损耗越大。

如何降低叠层电感磁芯的损耗

1.一般叠层电感磁芯在线圈中的损耗主要表现在铜线损耗上，如果想要降低铜线损耗，建议可在叠层电感磁芯损耗上升时降低，一直持续到各损耗均相等。因此最乐观的情况，则是在高频率下损耗稳定保持相等，并允许获得最大输出电流。

2.由于叠层电感磁芯中会容易产生的磁芯损耗会随电感磁芯损耗上升而下降的容许铜线损耗，而且还会带来相同的电感磁芯材料通量激增。所以必须当开关频率上升至 500 kHz 以上的时候，其电感磁芯损耗和绕组交流损耗就可以极大地减少电感中的容许直流电流。

关于如何降低叠层电感磁芯的损耗等内容大致都是讲的比较全面了，其次还有关键在叠层电感高频率工作时，其电感的磁芯损耗开始限制容许铜线损耗，直到达到它们相等的点为止。所以在如何降低叠层电感磁芯的损耗的问题上，可通过增加更多匝数以及升高绕组电阻，使得电感感量上升来降低其磁心损耗的通量。这样，电感额定电流减少，后置从电感尺寸角度来说获得了最佳频率工作状态。不过通常叠层电感的电感值越大，其对应的自谐振频率越小，工作频率低于谐振频率时，电感值保持稳定，所以对于电感的频率并非数值越大就越好。因为叠层电感的存在不足之处则是电感量小，Q值小，无法兼容一些大功率的电路应用。
