返回功率电感参数标识方法

一般我们拿到功率电感会发现基体上会标识一些奇怪的符号数字，实则这些的数值是一些参数的标识，如果对于一些不懂技术的人员，由此会对这些的符号数字或者字母搞混不清楚。而目前成品功率电感一般常见数字符号标志法、直接标志法、数码标志法和颜色标志法(简称“色标法”)4种。标志内容主要是电感量和允许偏差，有的还标出型号和额定电流等。那么大家对于这些功率电感参数标识方法是否有所了解呢?不知道的话，接着下面详细为你们分享讲讲功率电感参数标识方法等内容。

功率电感参数标识方法：

1.数字符号标志法

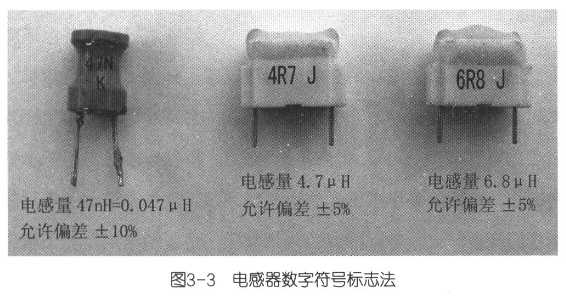

这种方法是将功率电感器的标称值和允许偏差值用数字和文字符号按一定的规律组合标志在电感器上。采用这种标志方法的通常是一些小功率电感器，其单位通常为nH(1μH=1000nH)或μH，分别用字母“N”或“R”表示。在遇有小数点时，还用该字母代表小数点。例如：在图3-3所示的实例中，47N表示电感量为47nH=0.047μH; 4R7则代表电感量为4.7μH; 6R8表示电感量为6.8μH。采用这种标志法的电感器通常还后缀一个英文字母表示允许偏差，各字母代表的允许偏差与直接标志法相同。

2.直接标志法

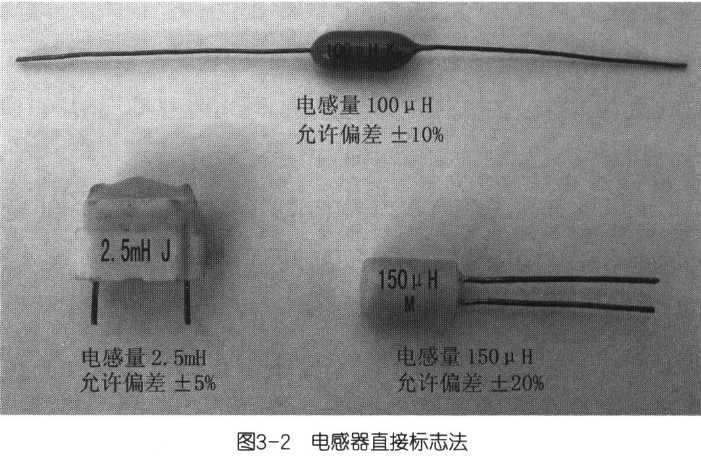

直接标志法是将标称电感量直接用数字和文字符号印在电感器的外壳上，后面用一个英文字母表示其允许偏差(误差)，如图3-2所示。各字母所代表的允许偏差见表3。例如，100μ_H K表示标称电感量为100μH，允许偏差为±10%; 2.5mH J表示标称电感量为2.5mH，允许偏差为±5%; 150μH M表示标称电感量为150μH，允许偏差为±20%。需要说明的是，一些国产电感器的允许偏差不采用英文字母表示，而是采用“I、¨、Ⅲ”3个等级来表示，其中：I级为±5%、¨级为±10%、Ⅲ级为±20%。这与一些国产电阻器、电容器的表示方法是完全一致的。

电感器直接标志法图3-2中，功率电感器所标字母代表的允许偏差值

英文字母 允许偏差(%) 英文字母 允许偏差(%)

Y ±0.001 D ±0.5

× ±0.002 F ±1

E ±0.005 G ±2

L ±0.01 J ±5

P ±0.02 K ±10

W ±0.05 M ±20

B ±0.1 N ±30

C ±0.25

3.颜色标志法

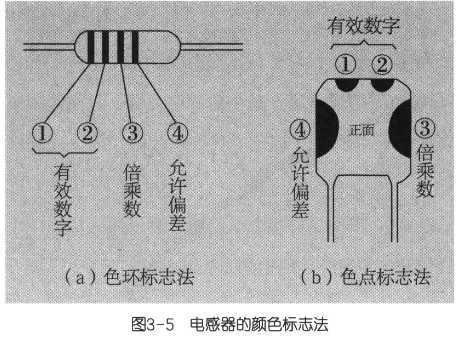

图3-5 (a)所示：4色环表示电感量和允许偏差，其电感量单位为LLH。第1、2环表示两位有效数字，第3环表示倍乘数，第4环表示允许偏差。需要注意的是，紧靠电感体1端的色环为第1环，露着电感体本色较多的另1端为末环。这种色环标志法与色环电阻器标志法相似，各色环颜色的含义与色环电阻器相同，这里不再详细介绍。另外，还有在电感器外壳上通过色点标志电感量数值和允许误差的。

图3—5(b)：某电感器的色环(色点)颜色顺序是“棕、黑、金、金”，那么它的电感量为1μH，允许偏差为5%。颜色标志法常用于小型固定高频电感线圈，因采用色标法，常把这种电感器叫做色码电感器。这种方法也在电阻器和电容器中采用，区别在于器身的底色：碳膜电阻器底色为米黄色，金属膜电阻器为天蓝色，电容器为粉红色，电感器为草绿色。

4.数码标志法

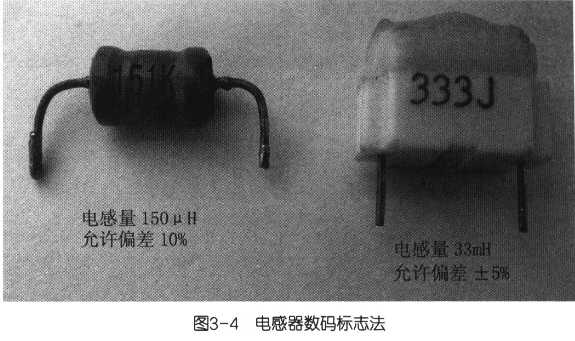

图3-4中用3位数字来表示电感器的标称电感量，如图3-4所示。在3位数字中，从左至右的第1、第2位为有效数字，第3位数字表示有效数字后面所加“O”的个数。数码标示法的电感量单位为μH。电感量单位后面用一个英文字母表示其允许偏差，各字母代表的允许偏差见附表，例如，标示为“151K”的电感量为15×10=150μH，允许偏差为±10%;标示为“333J”的电感量为33×103=33000 11H=33 mH，允许偏差为±5%。需要注意的是，要将这种标志法与传统的直接标志法区别开来.如标示为“470K”的电感量为47μH，而不是470IμH。

其次关键在功率电感参数标识方法中，其目前 国产LG型小型固定电感器用色码表示电感量，并用字母来表示它的额定工作电流：A表示50mA，B表示150mA，C表示300mA，D表示700mA，E表示1600mA( 1.6A)。额定电流是指电感器在正常工作时，所允许通过的安全电流。如果功率电感器的实际工作电流必须小于额定电流，否则电感线圈将会严重发热，甚至烧毁。那么上述相关的功率电感参数标识方法等知识大致都是讲的比较全面了，如果还有什么不懂的疑问，欢迎可以随时来咨询我们亨特电感的客服人员。
