　　说到一体成型电感，从结构上它是属于封闭磁屏蔽一种电子元器件，在电路中主要起到降低电磁干扰的作用。一体成型电感一般在出厂之前都会通过防氧化处理以及盐雾试验，这样做的目的是为了保证产品良好的可焊性。我们在选用一体成型电感时，会根据电感量、直流电阻DCR以及直流电流IDC等各项参数作出评估，当条件都基本能满足时，安装此电感到PC板上之后就可以永远保固。那么大家都了解哪些型号的一体成型电感呢，是否知道一体成型电感安装需注意什么问题?常规的系列型号有：一体成型电感0520系列、一体成型电感0420系列、一体成型电感0530系列等。其中一体成型电感0520系列产品中，根据规格型号又细分为0520-R10N、0520-R22N、0520-R47N等型号的产品。下面就以一体成型电感0520为例，给大家简单介绍一下我们的产品吧!

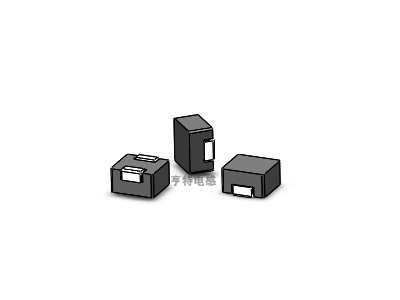

　　(1)一体成型电感0520系列

　　(2)一体成型电感0520系列_应用范围：

　　1)适用于高可靠要求的车用，医用，航空航天等行业。

　　2)适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用。

　　3)应用于工控主板、车载设备、分配电源系统、显卡、平板电脑、笔记本电脑等。

　　(3)一体成型电感0520系列_封装尺寸图：

　　(4)一体成型电感0520系列_规格型号：

　　1)规格型号：0520-R10N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：0.1uh;

　　温升电流：12.0A;

　　饱和电流：22A;

　　DCR Typ直流电阻：5.0mΩ;

　　DCR Max直流电阻：5.5mΩ。

　　2)规格型号：0520-R22N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：0.22uh;

　　温升电流：9.0A;

　　饱和电流：12.5A;

　　DCR Typ直流电阻：7.0mΩ;

　　DCR Max直流电阻：8.0mΩ。

　　3)规格型号：0520-R47N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：0.47uh;

　　温升电流：8A;

　　饱和电流：12.5A;

　　DCR Typ直流电阻：7.1mΩ;

　　DCR Max直流电阻：7.7mΩ。

　　4)规格型号：0520-R68N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：0.68uh;

　　温升电流：7.0A;

　　饱和电流：8.0A;

　　DCR Typ直流电阻：15.2mΩ;

　　DCR Max直流电阻：18.0mΩ。

　　5)规格型号：0520-1R0N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：1.0uh;

　　温升电流：7.0A;

　　饱和电流：7.5A;

　　DCR Typ直流电阻：16mΩ;

　　DCR Max直流电阻：18.1mΩ。

　　6)规格型号：0520-2R2N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：2.2uh;

　　温升电流：5A;

　　饱和电流：5.5A;

　　DCR Typ直流电阻：35mΩ;

　　DCR Max直流电阻：37.7mΩ。

　　7)规格型号：0520-3R3N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：3.3uh;

　　温升电流：4.1A;

　　饱和电流：4.7A;

　　DCR Typ直流电阻：58mΩ;

　　DCR Max直流电阻：68mΩ。

　　8)规格型号：0520-4R7N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：4.7uh;

　　温升电流：3.0A;

　　饱和电流：3.2A;

　　DCR Typ直流电阻：75mΩ;

　　DCR Max直流电阻：81.3mΩ。

　　9)规格型号：0520-6R8N

　　L,Q值测试频率：100KHZ/1V;

　　电感值：6.8uh;

　　温升电流：2.1A;

　　饱和电流：2.8A;

　　DCR Typ直流电阻：114mΩ;

　　DCR Max直流电阻：121mΩ。

　　10)规格型号：0520-100M

　　L,Q值测试频率：100KHZ/1V;

　　电感值：10uh;

　　温升电流：2.0A;

　　饱和电流：2.2A;

　　DCR Typ直流电阻：185mΩ;

　　DCR Max直流电阻：200mΩ;

　　以上就是关于一体成型电感0520系列的产品技术参数以及用途个方面的知识介绍，除了以上说到一体成型电感0520系列产品，如果大家对其他系列的产品也想要了解，可以通过我们亨特电感的客服平台进行在线咨询。常规的一体成型电感0520等系列的产品一般体积比较小，所以我们平时要注意小心拿放电感，避免由于产品跌落或者取出时不小心而导致产品的损坏。
