返回厂家供应贴片功率屏蔽电感2520/规格齐全

发布时间:2019-12-06浏览次数:110
贴片功率屏蔽电感2520系列是目前市场上广泛使用的电感系列之一,除了贴片功率屏蔽电感2520,还有其它系列的产品也是比较常见的,如:贴片功率屏蔽电感3012系列、贴片功率屏蔽电感3015系列

  贴片功率屏蔽电感2520系列是目前市场上广泛使用的电感系列之一,大家知道常见的贴片电感有几种吗?除了贴片功率屏蔽电感2520,还有其它系列的产品也是比较常见的,如:贴片功率屏蔽电感3012系列、贴片功率屏蔽电感3015系列、贴片功率屏蔽电感4018系列、贴片功率屏蔽电感4020系列、贴片功率屏蔽电感4030系列、贴片功率屏蔽电感5020系列、贴片功率屏蔽电感5040系列、贴片功率屏蔽电感6020系列、贴片功率屏蔽电感6028系列、贴片功率屏蔽电感6045系列、贴片功率屏蔽电感8040系列等。贴片功率屏蔽电感2520系列产品广泛应用于LED照明、汽车产品、笔记本电脑,台式电脑,服务器,显卡等领域。那么下面小编来给大家简单介绍一下此系列的产品都有哪些吧!

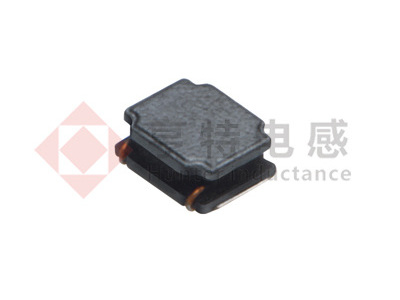

贴片功率屏蔽电感2520

  贴片功率屏蔽电感2520系列_封装尺寸图:

贴片功率屏蔽电感2520系列_封装尺寸图

  贴片功率屏蔽电感2520_系列参数:

  (1)型号:NR252012-0.47μH/N;电感值(μH):0.47±30%;DCR(Max.)直流电阻(Ω):0.061;

  Isat(Max.)饱和电流(A):3.82;Irms(Max.)额定电流(A):2.15;

  (2)型号:NR252012-0.68μH/N;电感值(μH):0.68±30%;DCR(Max.)直流电阻(Ω):0.074;

  Isat(Max.)饱和电流(A):3.28;Irms(Max.)额定电流(A):1.95;

  (3)型号:NR252012-1.0μH/N;电感值(μH):1.0±30%;DCR(Max.)直流电阻(Ω):0.09;

  Isat(Max.)饱和电流(A):2.59;Irms(Max.)额定电流(A):1.93;

  (4)型号:NR252012-1.2μH/N;电感值(μH):1.2±30%;DCR(Max.)直流电阻(Ω):0.129;

  Isat(Max.)饱和电流(A):2.38;Irms(Max.)额定电流(A):1.46;

  (5)型号:NR252012-1.5μH/N;电感值(μH):1.5±30%;DCR(Max.)直流电阻(Ω):0.147;

  Isat(Max.)饱和电流(A):2.24;Irms(Max.)额定电流(A):1.40;

  (6)型号:NR252012-2.2μH/N;电感值(μH):2.2±30%;DCR(Max.)直流电阻(Ω):0.216;

  Isat(Max.)饱和电流(A):1.85;Irms(Max.)额定电流(A):1.15;

  (7)型号:NR252012-3.3μH/N;电感值(μH):3.3±30%;DCR(Max.)直流电阻(Ω):0.264;

  Isat(Max.)饱和电流(A):1.61;Irms(Max.)额定电流(A):1.04;

  (8)型号:NR252012-4.7μH/N;电感值(μH):4.7±30%;DCR(Max.)直流电阻(Ω):0.377;

  Isat(Max.)饱和电流(A):1.12;Irms(Max.)额定电流(A):0.84;

  (9)型号:NR252012-5.6μH/N;电感值(μH):5.6±30%;DCR(Max.)直流电阻(Ω):0.538;

  Isat(Max.)饱和电流(A):1.11;Irms(Max.)额定电流(A):0.73;

  (10)型号:NR252012-6.8μH/N;电感值(μH):6.8±30%;DCR(Max.)直流电阻(Ω):0.581;

  Isat(Max.)饱和电流(A):0.98;Irms(Max.)额定电流(A):0.65;

  (11)型号:NR252012-8.2μH/N;电感值(μH):8.2±30%;DCR(Max.)直流电阻(Ω):0.658;

  Isat(Max.)饱和电流(A):0.98;Irms(Max.)额定电流(A):0.65;

  (12)型号:NR252012-10μH/N;电感值(μH):10±30%;DCR(Max.)直流电阻(Ω):0.69;

  Isat(Max.)饱和电流(A):0.79;Irms(Max.)额定电流(A):0.62;

  (13)型号:NR252012-12μH/N;电感值(μH):12±30%;DCR(Max.)直流电阻(Ω):1.075;

  Isat(Max.)饱和电流(A):0.78;Irms(Max.)额定电流(A):0.51;

  (14)型号:NR252012-15μH/N;电感值(μH):15±30%;DCR(Max.)直流电阻(Ω):1.591;

  Isat(Max.)饱和电流(A):0.68;Irms(Max.)额定电流(A):0.42;

  (15)型号:NR252012-22μH/N;电感值(μH):22±30%;DCR(Max.)直流电阻(Ω):1.976;

  Isat(Max.)饱和电流(A):0.53;Irms(Max.)额定电流(A):0.38;

  (16)型号:NR252010-1.0μH/N;电感值(μH):1.0±30%;DCR(Max.)直流电阻(Ω):0.108;

  Isat(Max.)饱和电流(A):1.85;Irms(Max.)额定电流(A):1.65;

  (17)型号:NR252010-1.5μH/N;电感值(μH):1.5±30%;DCR(Max.)直流电阻(Ω):0.182;

  Isat(Max.)饱和电流(A):1.80;Irms(Max.)额定电流(A):1.30;

  (18)型号:NR252010-2.2μH/N;电感值(μH):2.2±30%;DCR(Max.)直流电阻(Ω):0.209;

  Isat(Max.)饱和电流(A:)1.20;Irms(Max.)额定电流(A):1.20;

  (19)型号:NR252010-3.3μH/N;电感值(μH):3.3±20%;DCR(Max.)直流电阻(Ω):0.328;

  Isat(Max.)饱和电流(A):1.05;Irms(Max.)额定电流(A):0.90;

  (20)型号:NR252010-4.7μH/N;电感值(μH):4.7±20%;DCR(Max.)直流电阻(Ω):0.563;

  Isat(Max.)饱和电流(A):0.95;Irms(Max.)额定电流(A):0.70;

  (21)型号:NR252010-5.6μH/N;电感值(μH):5.6±20%;DCR(Max.)直流电阻(Ω):0.563;

  Isat(Max.)饱和电流(A):0.80;Irms(Max.)额定电流(A):0.73;

  (22)型号:NR252010-6.8μH/N;电感值(μH):6.8±20%;DCR(Max.)直流电阻(Ω):0.896;

  Isat(Max.)饱和电流(A):0.78;Irms(Max.)额定电流(A):0.59;

  (23)型号:NR252010-10μH/N;电感值(μH):10±20%;DCR(Max.)直流电阻(Ω):1.092;

  Isat(Max.)饱和电流(A):0.65;Irms(Max.)额定电流(A):0.50;

  (24)型号:NR252010-15μH/N;电感值(μH):15±20%;DCR(Max.)直流电阻(Ω):1.885;

  Isat(Max.)饱和电流(A):0.46;Irms(Max.)额定电流(A):0.36;

  (25)型号:NR252010-22μH/N;电感值(μH):22±20%;DCR(Max.)直流电阻(Ω):2.400;

  Isat(Max.)饱和电流(A):0.45;Irms(Max.)额定电流(A):0.30;

  以上就是关于贴片功率屏蔽电感2520的相关参数介绍,通常不同感值的贴片功率屏蔽电感2520在性能和用途上也会有所不同,如果大家对贴片功率屏蔽电感2520的参数并不了解,建议带啊在购买的时候可以咨询在线客服或者直接电话联系我们。这样大家就可以避免因为盲目的选型而带来不必要的损失了。
