NR磁胶屏蔽电感

首页 > 产品中心 > NR磁胶屏蔽电感

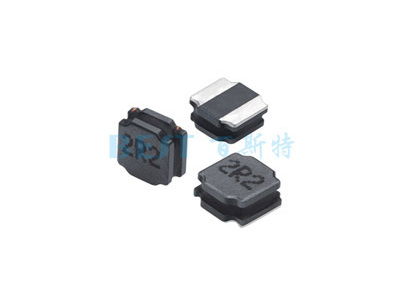

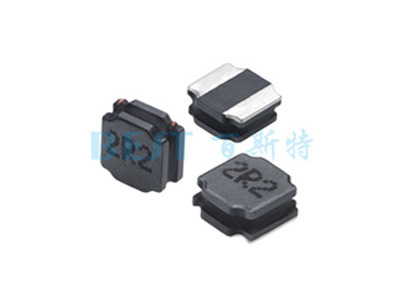

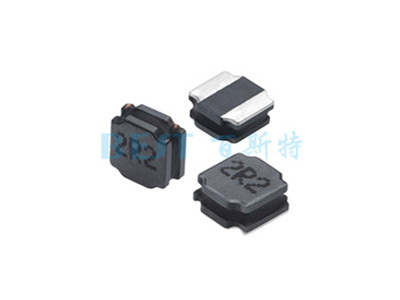

NR磁胶电感8040系列

NR磁胶电感8040系列其电感采用闭合磁路结构设计,漏磁少,抗EMI能力强,极大的减小了蜂鸣声;在同等尺寸条件下,额定电流相比传统功率电感高出30%;NR磁胶电感8040系列产品一般应用于电视机、智能手机、交换机、电脑、导航系统、车载电子、移动电源、LED照明等行业。
2018-11-27 09:38:48
咨询服务热线:
0755-83205533
产品详情

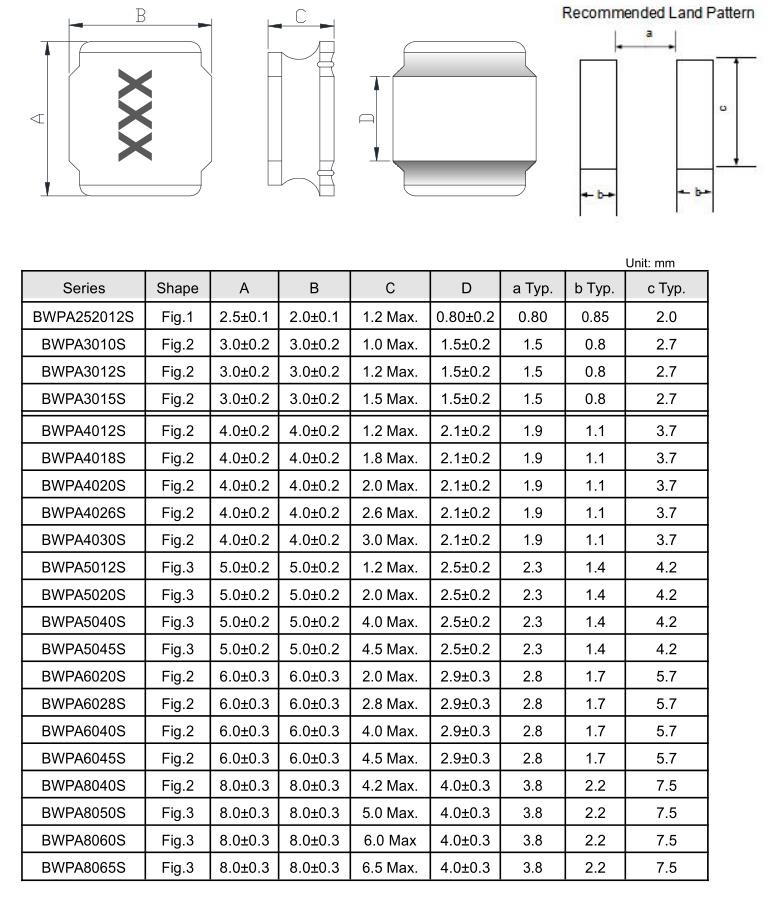

NR磁胶电感8040系列封装尺寸图
NR磁胶电感2520系列封装尺寸图

TYPE(型号)

A

B

C

D

E

F

G

H

Fig

NR252010

2.5±0.3

2.0±0.3

1.05 Max

0.8±0.3

0.9±0.3

0.6

1.1

2.0

1

NR252012

2.5±0.3

2.0±0.3

1.25 Max

0.8±0.3

0.9±0.3

0.6

1.1

2.0

1

NR3012

3.0±0.2

3.0±0.2

1.3 Max

1.2±0.3

0.9±0.3

1.1

1.0

2.7

3

NR3015

3.0±0.2

3.0±0.2

1.7 Max

1.2±0.3

0.9±0.3

1.1

1.0

2.7

3

NR4018

4.0±0.2

4.0±0.2

1.8 Max

1.6±0.3

1.2±0.3

1.4

1.3

3.7

3

NR4020

4.0±0.2

4.0±0.2

2.0 Max

1.6±0.3

1.2±0.3

1.4

1.3

3.7

3

NR4030

4.0±0.2

4.0±0.2

3.0 Max

1.3±0.3

1.35±0.3

1.2

1.40

3.7

3

NR5020

5.0±0.2

5.0±0.2

2.1 Max

1.4±0.3

1.8±0.3

1.2

1.9

4.2

2

NR5040

5.0±0.2

5.0±0.2

4.0 Max

1.6±0.3

1.7±0.3

1.4

1.8

4.2

3

NR6020

6.0±0.3

6.0±0.3

2.1 Max

2.3±0.3

1.85±0.3

2.4

1.8

5.7

2

NR6028

6.0±0.3

6.0±0.3

3.0 Max

2.3±0.3

1.85±0.3

2.4

1.8

5.7

2

NR6045

6.0±0.3

6.0±0.3

4.7 Max

2.3±0.3

1.85±0.3

2.4

1.8

5.7

2

NR8040

8.0±0.3

8.0±0.3

4.2 Max

3.8±0.3

2.1±0.3

3.6

2.2

7.5

2

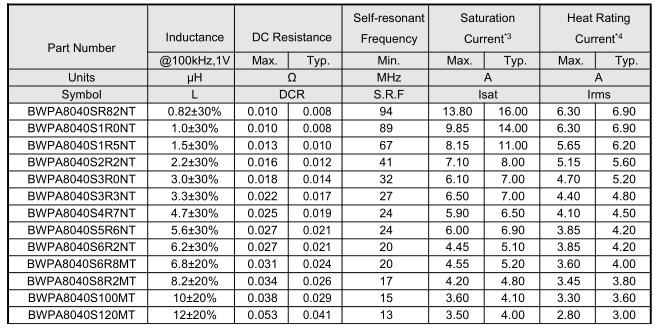

NR磁胶电感8040系列参数

型号

电感值(μH)

DCR (±30%)直流电阻

Isat (Max.)饱和电流

Irms (Max.)额定电流

S.R.F.(Min.)自谐频率

NR8040-0.82uH/N

0.82±30%

0.008

13.80

6.30

94

NR8040-1.0uH/N

1.0±30%

0.008

9.85

6.30

89

NR8040-1.5uH/N

1.5±30%

0.010

8.15

5.65

67

NR8040-2.2uH/N

2.2±30%

0.012

7.10

5.15

41

NR8040-3.3uH/N

3.3±30%

0.017

6.50

4.40

27

NR8040-4.7uH/N

4.7±30%

0.019

5.90

4.10

24

NR8040-6.8uH/M

6.8±20%

0.024

4.55

3.60

20

NR8040-8.2uH/M

8.2±20%

0.026

4.20

3.45

17

NR8040-10uH/M

10±20%

0.042

3.60

3.30

15

NR8040-15uH/M

15±20%

0.047

2.95

2.60

12

NR8040-18uH/M

18±20%

0.053

2.70

2.40

11

NR8040-22uH/M

22±20%

0.069

2.40

2.10

9.5

NR8040-33uH/M

33±20%

0.097

2.05

1.80

7.8

NR8040-47uH/M

47±20%

0.136

1.75

1.55

6.4

NR8040-68uH/M

68±20%

0.196

1.45

1.25

4.9

NR8040-82uH/M

82±20%

0.225

1.30

1.15

4.9

NR8040-100uH/M

100±20%

0.290

1.15

1.00

4.2

NR8040-120uH/M

120±20%

0.334

1.05

0.95

3.5

NR8040-150uH/M

150±20%

0.410

1.10

0.85

3.5

NR8040-220uH/M

220±20%

0.599

0.85

0.80

3.5

NR8040-330uH/M

330±20%

0.889

0.68

0.64

2.8

NR8040-470uH/M

470±20%

1.260

0.60

0.54

2.1

NR8040-680uH/M

680±20%

2.040

0.50

0.45

1.7

NR8040-1mH/M

1000±20%

2.800

0.40

0.35

1.4
