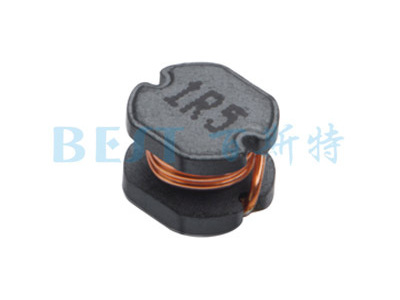

CD43贴片电感

CD43贴片电感为一款表面贴装小型功率电感,其电感体积小、薄型、高饱和电流、高能量存储和低电阻等特性;出色的焊接性和耐环境性,可适用于回流焊工艺;符合无铅环保ROHS产品。CD43贴片电感一般主要应用于电脑显示板卡、笔记本、dc转换器、电视机、电子仪器等领域上。
2018-11-27 09:42:54
咨询服务热线:
400-735-2288
产品详情

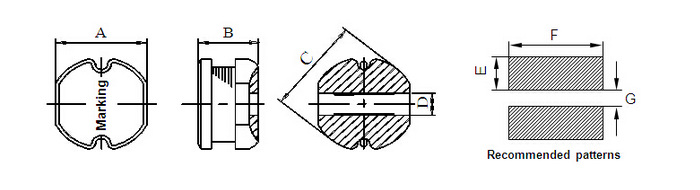

CD43贴片功率电感封装尺寸图

CD32贴片功率电感封装尺寸图

TYPE(规格型号) A B C D E F G
CD32 3.0±0.3 2.1±0.3 3.5±0.3 1.0 1.6 3.5 0.8
CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4 1.75 4.5 1.2
CD53 5.2±0.3 3.0±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD54 5.2±0.3 4.5±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD75 7.0±0.3 5.0±0.3 7.8±0.3 2.5 3.0 7.5 2.0



CD43贴片功率电感参数

型号  电感值(μH) DCR (Max)直流电阻(Ω) IDC (Max)额定电流(A)   测试频率(kHz)
CD43-1.0uH/M 1.0 0.025 3.00 100
CD43-1.2uH/M 1.2 0.025 2.90 100
CD43-1.5uH/M 1.5 0.038 2.85 100
CD43-1.8uH/M 1.8 0.030 2.80 100
CD43-2.2uH/M 2.2 0.045 2.50 100
CD43-3.3uH/M 3.3 0.055 2.10 100
CD43-4.7uH/M 4.7 0.075 1.80 100
CD43-5.6uH/M 5.6 0.090 1.70 100
CD43-6.8uH/M 6.8 0.10 1.50 100
CD43-8.2uH/M 8.2 0.13 1.30 100
CD43-10uH/M 10 0.14 1.20 100
CD43-15uH/M 15 0.23 1.00 100
CD43-18uH/M 18 0.25 0.90 100
CD43-22uH/M 22 0.26 0.80 100
CD43-27uH/M 27 0.33 0.75 100
CD43-33uH/M 33 0.42 0.70 100
CD43-39uH/M 39 0.50 0.65 100
CD43-47uH/M 47 0.58 0.55 100
CD43-56uH/M 56 0.70 0.50 100
CD43-68uH/M 68 0.85 0.48 100
CD43-82uH/M 82 1.00 0.45 100
CD43-100uH/M 100 1.30 0.30 100
CD43-150uH/M 150 1.70 0.25 1MHz
CD43-220uH/M 220 2.70 0.16 1MHz
CD43-680uH/M 680 9.70 0.15 1MHz
CD43-1.0mH/M 1000 13.00 0.08 1MHz

Remark:  ●  MTolerance: N:±30% , M:±20% ,    K:±10%
               ●  Inductance Tested :    1uH~100uH at 100kHz,0.25Vrms , 150uH~1000uH at 1MHz/0.25V (20℃)
               ●  IDC: DC current at    which the inductance drops approximate 20% from its value without current
               ●  Operating  Temperature : -25℃ ~ +105℃
               ●  Measure Equipment:
                    INDUCTANCE : Agilent    HP-4284A , HP-4285A
                    IDC : Agilent    HP-4284A+HP-42841A
                    DCR : CHEN HWA 502A
