返回常规贴片电感如何选型

常规电感、电容、电阻等三个部件在电路当中是必不可缺少的，而相对于电感来说，其电感的功能就是以磁场能的形式储存电能量。不过目前常规贴片电感的规格类型产品是非常多的，每个类型不同的产品。其后置所区分的功能特性也是有所不同的。因此一般不具备一定对产品的了解，从而一些朋友则出现不知道贴片电感如何选型的问题，其实则也是比较正常的，因为由于电感的类型众多，一般非专业技术人员，想必也是不可能对每款电感的产品都有所全面的了解呢，那今天接着下来由小编给大家讲讲关于贴片电感如何选型等知识点。

贴片电感如何选型?

关于贴片电感如何选型，其实则这常规对于电感的规格分类产品是非常众多的，而且这一般每款规格不同的电感，则后置所对于功能特性的差异也都所不同的。因此我们一般在电感的选购上，由此则需要对每款规格产品的功能作用都一定有所了解，如下详细为你们解说下关于常规贴片电感的规格分类等产品介绍。

常规贴片电感规格分类

1.一体成型电感

一体成型电感其座体系将绕组本体埋入金属磁性粉末内部压铸而成，其次该一体成型电感的全封闭结构磁屏蔽效果好，可避免发生噪音，及效降低电磁干扰，其同尺寸直流阻抗最低，可确保耐电流、电感值降幅平顺稳定。目前该电感的用途一般应用于：工控主板、车载设备、分配电源系统、DC/DC转换器、通讯设备、医疗设备等产品上使用。

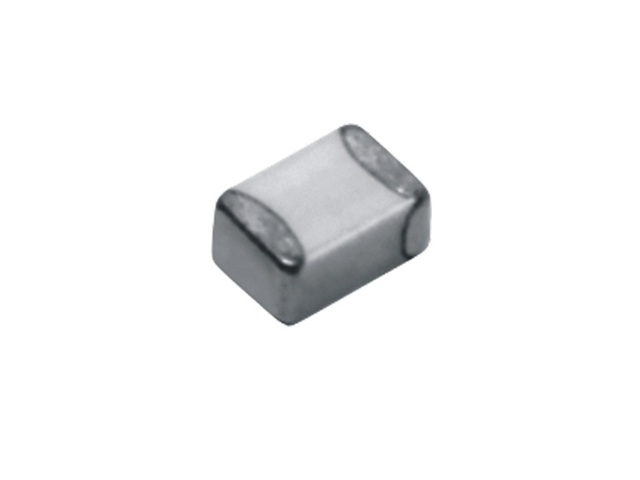

2.贴片叠层电感

贴片叠层电感制作工艺：将铁氧体或陶瓷浆料干燥成型，交替印刷导电浆料，最后叠层、烧结成一体化结构(Monolithic)，因此市面上一般又广泛直接称为叠层电感，不过叠层电感的比绕线电感尺寸小，标准化封装，一般可适合于自动化高密度贴装，其叠层电感的一体化结构，具备可靠性高，耐热性好等优势。

3.贴片绕线电感

贴片绕线电感一般的主要作用发挥振荡、延迟、陷波、滤波等用途。在常规电路当中，其绕线电感的圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等。其绕线电感的用途一般适用于中频电路工作。

4.高频电感

高频电感主要应用于一些智能手机、无线路由器等产品的射频电路中，其频率的应用适应范围广，从100MHz到6GHz都有应用。不过一般在选择高频电感时，除了需要确定电感值、额定电流、工作温度、封装尺寸外，还要关注自谐振频率、Q值、电感值容差、电感值频率稳定性。因为在常规的高频电路当中，其电感值的越高，后置的性能稳定性会有所衰减。也就是电感的Q值，电感储存功率与损耗功率的比，Q值越高，电感的损耗越低，和电感的直流阻抗直接相关的参数。

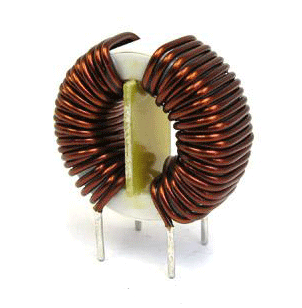

5.共模电感

共模电感是由一个铁氧体环上绕制两个匝数相同、绕向相反的线圈等部件组成。其共模电感主要用于双线或者差分系统，如CAN总线、USB信号、220V市电、CHDMI信号等。用于滤除共模干扰，同时有用的差分信号衰减较小。例如共模干扰频率在10MHz左右，滤波效果很好，但如果是100kHz，可能就没什么效果。如果差分信号速率较高，后置则有可能会影响到信号质量。

上述相关贴片电感如何选型等内容大致就讲到这里，由于后置贴片电感所区分的规格还有许多，关于时间的关系也就不一一提及解说了。其所讲解常规的几款贴片电感都是日常比较常用的，想必此时大家都有所了解贴片电感如何选型的问题了吧。因此不管一般在什么产品的规格选型上，首要的前提都需有所对产品的认识以及了解。那大家还有对贴片电感有什么不明白的地方，可以在线来咨询我们的亨特电感客服人员。
