返回NR电感封装尺寸规格图
NR电感是采用磁性胶水涂敷结构而成，因此目前市场上又广泛被称为NR磁胶电感，由于其电感使用全自动化机器制作，所以又被称为一款自动化屏蔽电感。后置日本太阳诱电首先推出了该款产品，所以很多人习惯简称NR电感。(太诱的编号)不过常规NR电感封装尺寸规格是非常多的，其每款规格不同的产品，后置所区分的性能特性也是有所不同的。那么大家对于NR电感的规格产品是否有全面的了解呢?想必非技术人员，大家平时也是很少有去接触电感的认识吧，那下面带你们一起来了解下关于常规NR电感封装尺寸规格图以及相关的产品功能特性介绍。

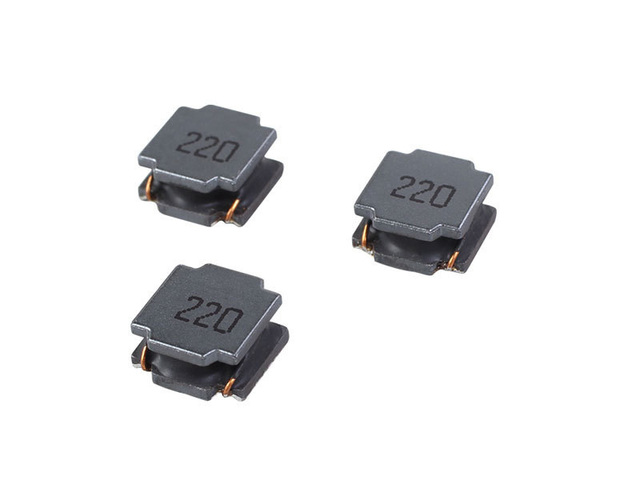

NR磁胶电感4020系列
产品介绍：
NR磁胶电感4020系列其电感采用闭合磁路结构设计，漏磁少，抗EMI能力强，极大的减小了蜂鸣声;在同等尺寸条件下，额定电流相比传统功率电感高出30%;该NR磁胶电感4020系列一般应用于电视机、交换机、电脑、导航系统、车载电子、智能手机、移动电源、LED照明等行业。
NR磁胶电感4020系列封装尺寸图
|
TYPE(型号) |
A |
B |
C |
D |
E |
F |
G |
H |
Fig |
|
NR252010 |
2.5±0.3 |
2.0±0.3 |
1.05 Max |
0.8±0.3 |
0.9±0.3 |
0.6 |
1.1 |
2.0 |
1 |
|
NR252012 |
2.5±0.3 |
2.0±0.3 |
1.25 Max |
0.8±0.3 |
0.9±0.3 |
0.6 |
1.1 |
2.0 |
1 |
|
NR3012 |
3.0±0.2 |
3.0±0.2 |
1.3 Max |
1.2±0.3 |
0.9±0.3 |
1.1 |
1.0 |
2.7 |
3 |
|
NR3015 |
3.0±0.2 |
3.0±0.2 |
1.7 Max |
1.2±0.3 |
0.9±0.3 |
1.1 |
1.0 |
2.7 |
3 |
|
NR4018 |
4.0±0.2 |
4.0±0.2 |
1.8 Max |
1.6±0.3 |
1.2±0.3 |
1.4 |
1.3 |
3.7 |
3 |
|
NR4020 |
4.0±0.2 |
4.0±0.2 |
2.0 Max |
1.6±0.3 |
1.2±0.3 |
1.4 |
1.3 |
3.7 |
3 |
|
NR4030 |
4.0±0.2 |
4.0±0.2 |
3.0 Max |
1.3±0.3 |
1.35±0.3 |
1.2 |
1.40 |
3.7 |
3 |
|
NR5020 |
5.0±0.2 |
5.0±0.2 |
2.1 Max |
1.4±0.3 |
1.8±0.3 |
1.2 |
1.9 |
4.2 |
2 |
|
NR5040 |
5.0±0.2 |
5.0±0.2 |
4.0 Max |
1.6±0.3 |
1.7±0.3 |
1.4 |
1.8 |
4.2 |
3 |
|
NR6020 |
6.0±0.3 |
6.0±0.3 |
2.1 Max |
2.3±0.3 |
1.85±0.3 |
2.4 |
1.8 |
5.7 |
2 |
|
NR6028 |
6.0±0.3 |
6.0±0.3 |
3.0 Max |
2.3±0.3 |
1.85±0.3 |
2.4 |
1.8 |
5.7 |
2 |
|
NR6045 |
6.0±0.3 |
6.0±0.3 |
4.7 Max |
2.3±0.3 |
1.85±0.3 |
2.4 |
1.8 |
5.7 |
2 |
|
NR8040 |
8.0±0.3 |
8.0±0.3 |
4.2 Max |
3.8±0.3 |
2.1±0.3 |
3.6 |
2.2 |
7.5 |
2 |
NR磁胶电感4020系列参数
|
型号 |
电感值(μH) |
DCR (±30%)直流电阻 |
Isat (Max.)饱和电流 |
Irms (Max.)额定电流 |
S.R.F.(Min.)自谐频率 |
|
NR4020-1.0uH/N |
1.0±30% |
0.029 |
4.78 |
2.15 |
75 |
|
NR4020-1.2uH/N |
1.2±30% |
0.029 |
5.10 |
2.15 |
72 |
|
NR4020-1.5uH/N |
1.5±30% |
0.035 |
4.45 |
1.98 |
71 |
|
NR4020-2.2uH/N |
2.2±30% |
0.040 |
3.40 |
1.85 |
49 |
|
NR4020-3.3uH/M |
3.3±20% |
0.070 |
3.20 |
1.40 |
44 |
|
NR4020-4.7uH/M |
4.7±20% |
0.075 |
2.35 |
1.34 |
42 |
|
NR4020-5.6uH/M |
5.6±20% |
0.090 |
2.20 |
1.22 |
30 |
|
NR4020-6.8uH/M |
6.8±20% |
0.125 |
2.00 |
1.04 |
33 |
|
NR4020-8.2uH/M |
8.2±20% |
0.125 |
1.75 |
1.04 |
27 |
|
NR4020-10uH/M |
10±20% |
0.165 |
1.60 |
0.90 |
26 |
|
NR4020-15uH/M |
15±20% |
0.230 |
1.35 |
0.77 |
24 |
|
NR4020-22uH/M |
22±20% |
0.350 |
1.05 |
0.62 |
15 |
|
NR4020-33uH/M |
33±20% |
0.550 |
0.85 |
0.49 |
11 |
|
NR4020-47uH/M |
47±20% |
0.710 |
0.74 |
0.44 |
10 |
|
NR4020-56uH/M |
56±20% |
0.800 |
0.66 |
0.41 |
10 |
|
NR4020-68uH/M |
68±20% |
1.060 |
0.61 |
0.36 |
7.7 |
|
NR4020-82uH/M |
82±20% |
1.170 |
0.50 |
0.34 |
7.2 |
|
NR4020-100uH/M |
100±20% |
1.550 |
0.48 |
0.31 |
6.3 |
由于电感的规格众多，一般每款规格不同的产品，其后置对于NR电感封装尺寸也是有所不一样的，那上述相关的NR电感封装尺寸等产品大致就介绍到这里。其次总的来说，一般在电感的选型上，请各位注意根据自身的需求选型，切不可随便乱去购置电感。一旦后置电感的选用不正确，一方面不但会造成导致NR电感的性能特性下降，后期也还会涉及影响到整个电路系统的运作情况。
