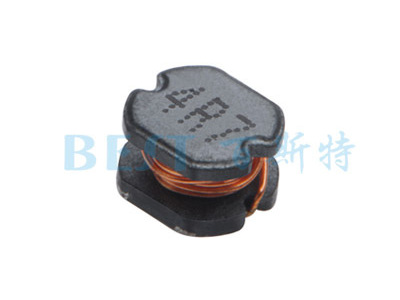

CD32贴片电感

CD32贴片电感的特点包括出色的焊接性和耐环境性,适用于回流焊。高饱和电流,高品质,高能量储存和低电阻之特性。表面贴装小型功率电感,体积小,薄型,高能量存储。
2018-11-23 14:20:44
咨询服务热线:
400-735-2288
产品详情

CD32贴片功率电感封装尺寸图

CD32贴片功率电感封装尺寸图

TYPE(规格型号) A B C D E F G
CD32 3.0±0.3 2.1±0.3 3.5±0.3 1.0 1.6 3.5 0.8
CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4 1.75 4.5 1.2
CD53 5.2±0.3 3.0±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD54 5.2±0.3 4.5±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD75 7.0±0.3 5.0±0.3 7.8±0.3 2.5 3.0 7.5 2.0



CD32贴片功率电感参数

型号 电感值(μH) DCR (Max) 直流电阻 (Ω) IDC (Max)额定电流(A)    测试频率(kHz)
CD32-1.0uH/M 1.0 0.045 2.20 100
CD32-1.2uH/M 1.2 0.055 2.00 100
CD32-1.5uH/M 1.5 0.055 1.80 100
CD32-1.8uH/M 1.8 0.09 1.70 100
CD32-2.2uH/M 2.2 0.09 1.60 100
CD32-2.7uH/M 2.7 0.10 1.58 100
CD32-3.3uH/M 3.3 0.11 1.40 100
CD32-4.7uH/M 4.7 0.15 1.30 100
CD32-5.6uH/M 5.6 0.20 1.20 100
CD32-6.8uH/M 6.8 0.22 1.10 100
CD32-8.2uH/M 8.2 0.24 1.00 100
CD32-10uH/M 10 0.27 0.90 100
CD32-15uH/M 15 0.42 0.70 100
CD32-22uH/M 22 0.68 0.60 100
CD32-27uH/M 27 0.80 0.50 100
CD32-33uH/M 33 0.80 0.45 100
CD32-39uH/M 39 1.00 0.40 100
CD32-47uH/M 47 1.20 0.30 100
CD32-56uH/M 56 1.40 0.28 100
CD32-68uH/M 68 1.80 0.25 100
CD32-82uH/M 82 2.10 0.22 100
CD32-100uH/M 100 2.40 0.20 100
CD32-220uH/M 220 6.00 0.15 1MHz
CD32-330uH/M 330 8.00 0.15 1MHz
CD32-560uH/M 560 14.40 0.10 1MHz
CD32-680uH/M 680 23.00 0.10 1MHz

Remark:  ●  MTolerance: N:±30% , M:±20% ,    K:±10%
               ●  Inductance Tested :    1uH~100uH at 100kHz,0.25Vrms , 220uH~680uH at 1MHz/0.25V (20℃)
               ●  IDC: DC current at    which the inductance drops approximate 20% from its value without current
               ●  Operating  Temperature : -25℃ ~ +105℃
               ●  Measure Equipment:
                    INDUCTANCE : Agilent    HP-4284A , HP-4285A
                    IDC : Agilent    HP-4284A+HP-42841A
                    DCR : CHEN HWA 502A
