SQ1212扁平线共模电感

SQ1212扁平线共模电感广泛应用于通信电源,家电,照明,适配器,医疗,军工,新能源储能等领域。
2022-05-31 16:02:01
咨询服务热线:
400-735-2288
产品详情

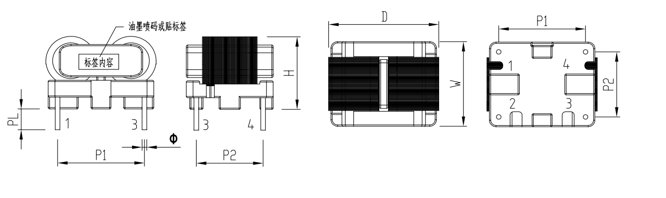

SQ1212扁平线电感封装尺寸图

SQ1212扁平线电感封装尺寸图

H D W P1 P2 φ PL
18.0Max. 18.0Max. 12.0Max. 11.0±0.5 8.0±0.5 0.6±0.2 3.5±0.5


SQ1212扁平线电感封装尺寸图

H D W P1 P2 φ PL
12.0Max. 18.0Max. 14.2Max. 13.0±0.5 10.0±0.5 0.7±0.2 3.5±0.5


SQ1212扁平线电感系列参数

型号 线径 mm (厚度*宽度) 共模感量 (mH Min)       额定电压MAX      额定电流(A)

安装方式

排距*脚距(mm) DCRmΩ MAX
SQ12V1202-1.4A-20.0mH 0.1*1.0 20.00 264 VAC 1.4 立式 11*8 220
SQ12H0703-1.4A-9.0mH 0.1*1.0 9.00 264 VAC 1.4 卧式 13*10 220
