SQ1515扁平线电感封装尺寸图

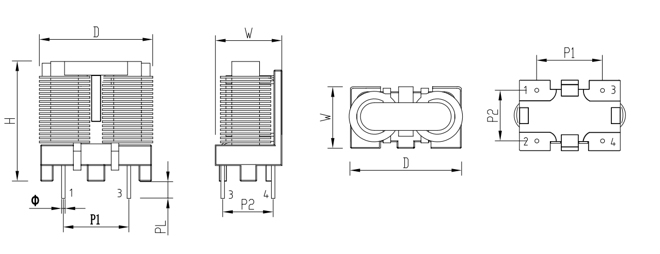

| H | D | W | P1 | P2 | φ | PL |
| 20.5Max. | 21.0Max. | 14.5Max. | 13.0±0.5 | 10.0±0.5 | 0.8±0.2 | 3.5±0.5 |

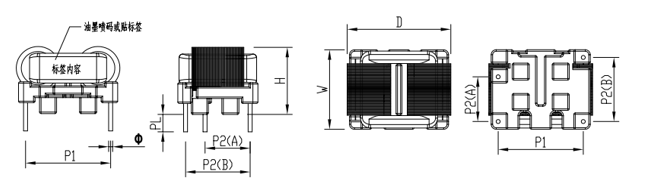

| D | W | H | P1 | P2（B） | P2（A） | PL | Φ |
| 22.0Max. | 16.5Max. | 14.5Max. | 17±0.5 | 12.9±0.5 | 9.0±0.5 | 3.5±0.5 | 0.8±0.1 |
SQ1515扁平线电感系列参数
| 型号 | 线径 mm (厚度*宽度) | 共模感量 (mH Min) | 额定电压MAX | 额定电流（A） |
安装方式 |
排距*脚距（mm） | DCRmΩ MAX |
| SQ15V0703-1.4A-8.5mH | 0.15*1.0 | 8.50 | 264 VAC | 1.4 | 立式 | 13*10 | 176 |
| SQ15H0705-1.4A-15.0mH | 0.15*1.0 | 8.50 | 264 VAC | 1.4 | 卧式 | 9*17*12.9 | 176 |
