扁平线共模电感

首页 > 产品中心 > 扁平线共模电感

SQ1918扁平线共模电感

SQ1918扁平线共模电感广泛应用于通信电源,家电,照明,适配器,医疗,军工,新能源储能等领域。
2022-06-01 15:06:32
咨询服务热线:
400-735-2288
产品详情

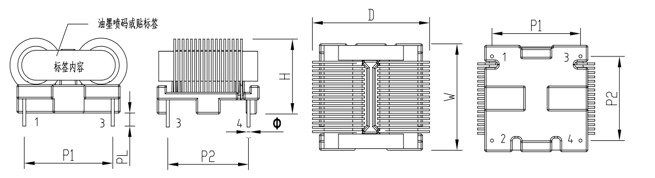

SQ1918扁平线电感封装尺寸图

SQ1918扁平线电感封装尺寸图

H D W P1 P2 φ PL
13.5Max. 23.0Max. 20.5Max. 17.0±0.5 15.5±0.5 0.7±0.2 3.5±0.5

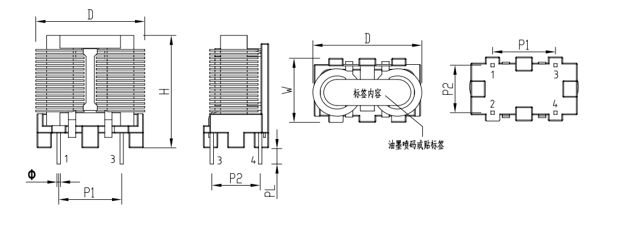

SQ1918扁平线电感封装尺寸图

H D W P1 P2 φ(方针) PL
25.5Max. 23.0Max. 14.0Max. 13.0±0.5 10.0±0.5 0.7*0.7±0.2 3.5±0.5



SQ1918扁平线电感系列参数

型号 线径 mm (厚度*宽度) 共模感量 (mH Min)       额定电压MAX      额定电流(A)

安装方式

排距*脚距(mm) DCRmΩ MAX
SQ19H0711-2.2A-8.0mH 0.2*1.0 8.0 264 VAC 2.2 卧式 17*15.5 120
SQ19V0703-2.2A-8.0mH 0.2*1.0 8.0 264 VAC 2.2 立式 13*10 120
