扁平线共模电感

首页 > 产品中心 > 扁平线共模电感

SQ2418扁平线共模电感

SQ2418扁平线共模电感广泛应用于通信电源,家电,照明,适配器,医疗,军工,新能源储能等领域。
2022-06-01 15:29:17
咨询服务热线:
400-735-2288
产品详情

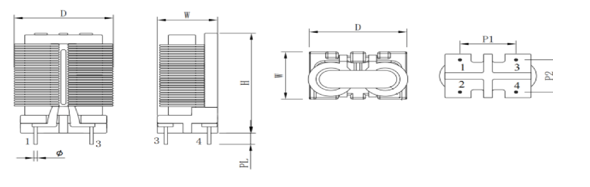

SQ2418扁平线电感封装尺寸图

SQ2418扁平线电感封装尺寸图

H D W P1 P2 φ PL
32.0Max. 24.0Max. 15.0Max. 13.0±0.5 10.0±0.5 0.8±0.2 3.5±0.5

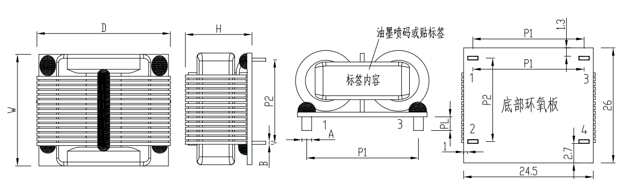

SQ2418扁平线电感封装尺寸图

H D W P1 P2 A B PL
14.0Max. 26.0Max. 27.0Max. 20.5±0.5 21.4±0.5 1.8±0.3 0.6±0.3 3.5±0.5


SQ2418扁平线电感系列参数

型号 线径 mm (厚度*宽度) 共模感量 (mH Min)       额定电压MAX      额定电流(A)

安装方式

排距*脚距(mm) DCRmΩ MAX
SQ24V1003-3.5A-8.0mH 0.3*1.5 8.0 264 VAC 3.5 立式 13*10 63
SQ24H0722-9.0A-2.0mH 0.3*1.5 2.0 264 VAC 9.0 卧式 20.5*21.4 15
