扁平线共模电感

首页 > 产品中心 > 扁平线共模电感

SQ4735扁平线共模电感

SQ4735扁平线共模电感广泛应用于通信电源,家电,照明,适配器,医疗,军工,新能源储能等领域。
2022-06-01 17:16:46
咨询服务热线:
400-735-2288
产品详情

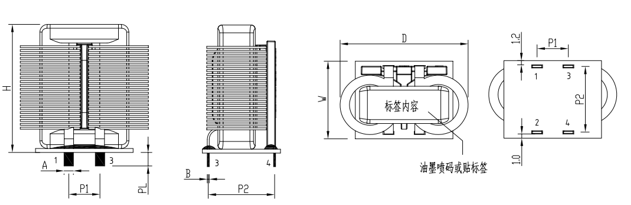

SQ4735扁平线电感封装尺寸图

SQ4735扁平线电感封装尺寸图

H D W P1 P2 A B PL
39.0MAX 47.0MAX 28.5MAX 16.0±0.5 22.2±0.5 3.6±0.5 1.5±0.5 4.0±1

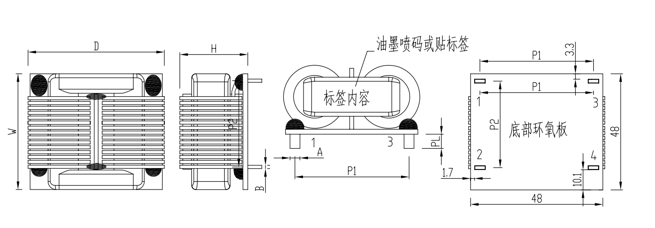

SQ4735扁平线电感封装尺寸图

H D W P1 P2 A B PL
26.0MAX 50.0MAX 50.0MAX 40.9±0.5 33.0±0.5 3.6±0.5 1.4±0.5 4.0±1


SQ4735扁平线电感系列参数

型号 线径 mm (厚度*宽度) 共模感量 (mH Min)       额定电压MAX      额定电流(A)

安装方式

排距*脚距(mm) DCRmΩ MAX
SQ47V0719-26.0A-2.2mH 1.4*3.5 2.20 264 VAC 26 立式 16*22.2 3.8
SQ47H0720-26.0A-2.2mH 1.4*3.5 2.20 264 VAC 26 卧式 40.9*33 3.8
